◆トップ > ◆その他取扱製品 > ◆グレーチング 側こうぶた

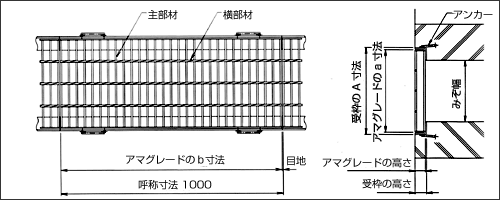

┣ アンチスリップ鋼板 　┣ パンチングメタル 　┣ エースフロア 　┣ 神鋼建材製グレーチング 　　┣ 側こうぶた 　　┣ U字こうぶた 　┣ ダイクレ製グレーチング 　┣ ワコーグレーチング床板用 　　┣ 階段踏板用 　　┣ FRPグレーチング 　　┣ ノンスリップ鋼板 　┣ ナス・ポルカプレート 　┣ すべらんなー 　┗ 普通鋼板	グレーチング 側こうぶた / 標準形式・寸法・質量 グレーチング 側こうぶた [SE/SZ] 標準形式の記号説明 例)　AG　-　S　E/Z　50　-　30 　AG: アマグレード 　S: 側こうぶた 　E/Z: E=主部材H:55以上　Z=主部材H:19〜50 　50: 主部材の高さ: 50mm 　30: みぞ幅: 300mm 標準形式/寸法/質量 みぞ幅(mm)  荷重条件 標準形式 アマグレート 受枠 総重量(kg)  寸法(mm)   質量(kg) 寸法(mm)    質量(kg) a b 主部材 A L形材  200 T-25 T-20 AG-SZ 32-20 300 995 ZI-32 11.9 320 L37x60x4.5 6.9 18.8 T-14 T-6 T-2 AG-SZ 25-20 300 995 ZI-25 9.4 320 L30x60x4.5 6.4 15.8 250 T-25 AG-SZ 44-25 350 995 ZI-44 18.7 372 L50x61x6.0 9.9 28.6 T-20 AG-SZ 38-25 350 995 ZI-38 16.3 372 L50x61x6.0 9.4 25.7 T-14 T-6 AG-SZ 32-25 350 995 ZI-32 13.8 370 L37x60x4.5 6.9 20.7 T-2 AG-SZ 25-25 350 995 ZI-25 10.9 370 L30x60x4.5 6.4 17.3 300 T-25 AG-SZ 50-30 400 995 ZI-50 27.3 422 L56x61x6.0 10.5 37.8 T-20 AG-SZ 44-30 400 995 ZI-44 20.9 422 L50x61x6.0 9.9 30.8 T-14 T-6 AG-SZ 38-30 400 995 ZI-38 18.2 422 L44x61x6.0 9.4 27.6 T-2 AG-SZ 25-30 400 995 ZI-25 12.2 420 L30x60x4.5 6.4 18.6 350 T-25 AG-SE 55-35 450 995 EI-55 33.7 472 L61x61x6.0 11.0 44.7 T-20 AG-SZ 50-35 450 995 ZI-50 30.4 472 L56x61x6.0 10.5 41.2 T-14 AG-SZ 44-35 450 995 ZI-44 23.4 472 L50x61x6.0 9.9 33.3 T-6 AG-SZ 38-35 450 995 ZI-38 20.5 472 L44x61x6.0 9.4 29.9 T-2 AG-SZ 25-35 450 995 ZI-25 13.8 470 L30x61x4.5 6.4 20.2 400 T-25 AG-SE 60-40 500 995 EI-60 40.6 522 L66x61x6.0 11.5 52.0 T-20 AG-SE 55-40 500 995 EI-55 36.8 522 L61x61x6.0 11.0 47.8 T-14 AG-SZ 50-40 500 995 ZI-50 33.6 522 L56x61x6.0 10.5 44.1 T-6 AG-SZ 44-40 500 995 ZI-44 25.7 522 L50x61x6.0 9.9 35.6 T-2 AG-SZ 32-40 500 995 ZI-32 19.0 520 L37x60x4.5 6.9 25.9 450 T-25 AG-SE 75-45 550 995 EI-75 54.1 572 L81x61x6.0 13.1 67.2 T-20 AG-SE 60-45 550 995 EI-60 44.5 572 L66x61x6.0 11.5 56.0 T-14 T-6 AG-SZ 50-45 550 995 ZI-50 37.0 572 L56x61x6.0 10.5 47.5 T-2 AG-SZ 32-45 550 995 ZI-32 21.0 570 L37x60x4.5 6.9 27.9 500 T-25 T-20 AG-SE 75-50 600 995 EI-75 58.5 622 L81x61x6.0 13.1 71.6 T-14 AG-SE 60-50 600 995 EI-60 48.0 622 L66x61x6.0 11.5 59.5 T-6 AG-SZ 50-50 600 995 ZI-50 39.9 622 L56x61x6.0 10.5 50.4 T-2 AG-SZ 32-50 600 995 ZI-32 22.6 620 L37x60x4.5 6.9 29.5 600 T-25 T-20 AG-SE 90-60 700 995 EI-90 81.1 722 L96x61x6.0 14.5 95.6 T-14 AG-SE 75-60 700 995 EI-75 67.7 722 L81x61x6.0 13.1 80.8 T-6 AG-SE 55-60 700 995 EI-55 50.6 722 L61x61x6.0 11.0 61.6 T-2 AG-SZ 38-60 700 995 ZI-38 30.7 722 L44x61x6.0 9.4 40.1 価格、仕様詳細に関しましては別途お問い合わせ下さい その他取扱製品へ戻る
