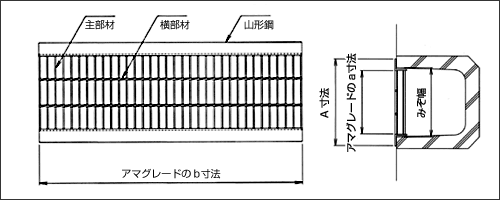

┣ アンチスリップ鋼板 　┣ パンチングメタル 　┣ エースフロア 　┣ 神鋼建材製グレーチング 　　┣ 側こうぶた 　　┣ U字こうぶた 　┣ ダイクレ製グレーチング 　┣ ワコーグレーチング床板用 　　┣ 階段踏板用 　　┣ FRPグレーチング 　　┣ ノンスリップ鋼板 　┣ ナス・ポルカプレート 　┣ すべらんなー 　┗ 普通鋼板	グレーチング U字こうぶた / 標準形式・寸法・質量 グレーチング U字こうぶた [UE/UZ] 標準形式の記号説明 例)　AG　-　U　E/Z　44　-　30 　AG: アマグレード 　S: U字こうぶた 　E/Z: E=主部材H:55以上　Z=主部材H:19〜50 　50: 主部材の高さ: 44mm 　30: みぞ幅: 300mm 標準形式/寸法/質量 みぞ幅(mm)  荷重条件 標準形式 寸法(mm)  質量(kg) a A b 主部材 山形鋼 150 T-14 T-6 AG-UZ 25-15 130 210 995 ZI-25 L40x40x5 9.8 T-2 AG-UZ 19-15 134 194 993 ZF-19 L30x30x3 5.2 180 T-14 T-6 T-2 AG-UZ 25-18 160 240 995 ZI-25 L40x40x5 10.5 200 T-14 AG-UZ 32-20 180 260 995 ZI-32 L40x40x5 12.4 T-6 T-2 AG-UZ 25-20 180 260 995 ZI-25 L40x40x5 11.1 240 T-14 T-6 AG-UZ 32-24 220 300 995 ZI-32 L40x40x5 13.7 T-2 AG-UZ 25-24 220 300 995 ZI-25 L40x40x5 12.1 300 T-14 AG-UZ 44-30 275 375 995 ZI-44 L50x50x6 21.6 T-6 AG-UZ 38-30 280 360 995 zi-38 L40x40x5 17.3 T-2 AG-UZ 25-30 280 360 995 ZI-25 L40x40x5 13.6 360 T-14 AG-UZ 50-36 335 435 995 ZI-50 L50x50x6 29.7 T-6 AG-UZ 44-30 335 435 995 ZI-44 L50x50x6 24.6 T-2 AG-UZ 25-36 340 420 995 ZI-25 L40x40x5 15.5 450 T-14 AG-UE 55-45 417 547 995 EI-55 L65x65x8 43.8 T-6 AG-UZ 50-45 425 525 995 ZI-50 L50x50x6 35.5 T-2 AG-UZ 32-45 430 510 995 ZI-32 L40x40x5 21.1 600 T-14 AG-UE 75-60 567 697 995 ZI-75 L65x65x8 67.1 T-6 AG-UE 55-60 575 675 995 ZI-55 L50x50x6 48.0 T-2 AG-UZ 38-60 580 660 995 ZI-38 L40x40x5 29.8 価格、仕様詳細に関しましては別途お問い合わせ下さい その他取扱製品へ戻る
