| ワコーグレーチング床板 /特徴および用途 |
| ワコーグレーチング 床板 |
| 様々な環境にフレキシブルに対応するワコーグレーチング |
 |
 |

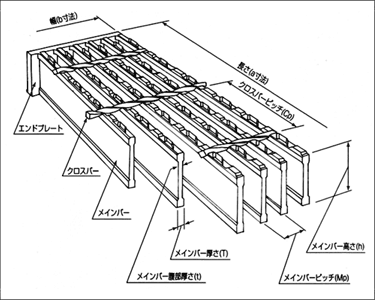

■クロスバー
メインバーに対して直角方向に等間隔で、電気圧接した部材をクロスバーと称し、メインバーの構造精度を保持するとともに、滑り止めの働きをするねじり角鋼を使用しています。 |
|
|
| 長さと幅 |
床板は形状寸法に関係なく、メインバー方向を長さ(a寸法)、クロスバー方向を幅(b寸法)と称します。長さ(a寸法)は任意にとれますが、最大長は6,000mmとなり、幅(b寸法)はメインバーの本数により下表の寸法となります。なおメインバー本数が34本で製作可能最大幅となります。
使用部材 F-4.5(h=19〜25) W I-5/I-5 (h=25〜44) 30ピッチ
メインバー
本数 |
34 |
33 |
32 |
31 |
30 |
29 |
28 |
27 |
26 |
25 |
24 |
23 |
22 |
21 |
幅(b寸法)
mm |
995 |
965 |
935 |
305 |
875 |
845 |
815 |
785 |
755 |
725 |
695 |
665 |
635 |
605 |
メインバー
本数 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
13 |
12 |
11 |
10 |
9 |
8 |
7 |
幅(b寸法)
mm |
575 |
545 |
515 |
485 |
455 |
425 |
395 |
365 |
335 |
305 |
275 |
245 |
215 |
185 |
使用部材 F-3 (h=19〜38) 30ピッチ
メインバー
本数 |
34 |
33 |
32 |
31 |
30 |
29 |
28 |
27 |
26 |
25 |
24 |
23 |
22 |
21 |
幅(b寸法)
mm |
993 |
963 |
933 |
903 |
873 |
843 |
813 |
783 |
753 |
723 |
693 |
663 |
633 |
603 |
メインバー
本数 |
20 |
19 |
18 |
17 |
16 |
15 |
14 |
13 |
12 |
11 |
10 |
9 |
8 |
7 |
幅(b寸法)
mm |
573 |
543 |
513 |
483 |
453 |
423 |
393 |
363 |
333 |
303 |
273 |
243 |
213 |
183 |
|
| エンド形状 |
■クローズエンド式
両端部にメインバーと同じ高さの平鋼で補強用に縁取りした方式のもので、この平鋼をエンドプレートと称します。エンドプレートの厚さは、F型の場合はメインバーと同じ厚さのものを、WI型・I型の場合は4.5mmのものを使用します。 |
 |
 |
 |
■カットエンド式
両端部が切断された状態のままのもので、現場の形状寸法に合わせることが容易にできます。 |
 |
 |
|
| |
| 標準形式および諸数値表 |
| 形式 |
寸法(mm) |
断面性能 |
重量(kg/m2) |
| メインバー |
クロスバー |
断面二次
モーメント
(cm4/m) |
断面係数
(cm3/m) |
カット
エンド |
クローズ
エンド |
| T |
t |
h |
Mp |
S |
Cp |
ニ
ュ
ー
ウ
ェ
ー
ブ |
WI-525 |
5.0 |
3.0 |
25 |
30 |
6 |
100 |
20.2 |
16.2 |
29.1 |
30.7 |
| WI-532 |
5.0 |
3.0 |
32 |
30 |
6 |
100 |
42.5 |
26.6 |
36.3 |
38.3 |
| WI-538 |
5.0 |
3.0 |
38 |
30 |
6 |
100 |
70.7 |
37.4 |
42.2 |
44.6 |
| WI-544 |
5.0 |
3.0 |
44 |
30 |
6 |
100 |
109 |
49.6 |
48.0 |
50.8 |
| |
|
|
|
|
|
|
|
|
|
|
|
一
般 |
F-319 |
3.0 |
- |
19 |
30 |
5 |
100 |
5.81 |
6.12 |
17.2 |
17.9 |
| F-419 |
4.5 |
- |
19 |
30 |
6 |
100 |
8.74 |
9.21 |
25.6 |
26.8 |
| F-325 |
3.0 |
- |
25 |
30 |
5 |
100 |
13.3 |
10.6 |
22.0 |
23.0 |
| F-425 |
4.5 |
- |
25 |
30 |
6 |
100 |
19.9 |
15.9 |
32.8 |
34.4 |
| F-525 |
5.0 |
3.0 |
25 |
30 |
6 |
100 |
20.2 |
16.2 |
28.2 |
29.7 |
| F-332 |
3.0 |
- |
32 |
30 |
5 |
100 |
27.8 |
17.4 |
27.6 |
29.0 |
| F-532 |
5.0 |
3.0 |
32 |
30 |
6 |
100 |
42.5 |
26.6 |
35.4 |
37.4 |
| F-338 |
3.0 |
- |
38 |
30 |
5 |
100 |
46.6 |
24.5 |
32.4 |
34.0 |
| F-538 |
5.0 |
3.0 |
38 |
30 |
6 |
100 |
70.7 |
37.4 |
41.2 |
43.6 |
| F-544 |
5.0 |
3.0 |
44 |
30 |
6 |
100 |
109 |
49.6 |
47.0 |
49.8 |
|
価格、仕様詳細に関しましては別途お問い合わせ下さい
